Измерение деталей на координатно-измерительных машинах
Компания «Завод Квалитет» выполняет высокоточные измерения деталей на координатно-измерительных машинах (КИМ) с ЧПУ.
Координатные измерения позволяют контролировать геометрические размеры, отклонения формы и взаимного расположения элементов деталей в соответствии с требованиями чертежей и технической документации.
Измерения применяются для входного, операционного и окончательного контроля деталей и позволяют получать объективные данные о фактической геометрии изделия.
Возможности координатных измерений
Линейные размеры
Измерение длин, диаметров, толщин, расстояний и координат элементов.
Отклонения формы
Контроль плоскостности, прямолинейности, круглости и цилиндричности.
Взаимное расположение
Контроль параллельности, перпендикулярности, соосности и симметрии.
Профили и контуры
Контроль сложных поверхностей, профилей и геометрических элементов.
Результаты измерений
Получение фактических значений контролируемых параметров детали.
Оборудование

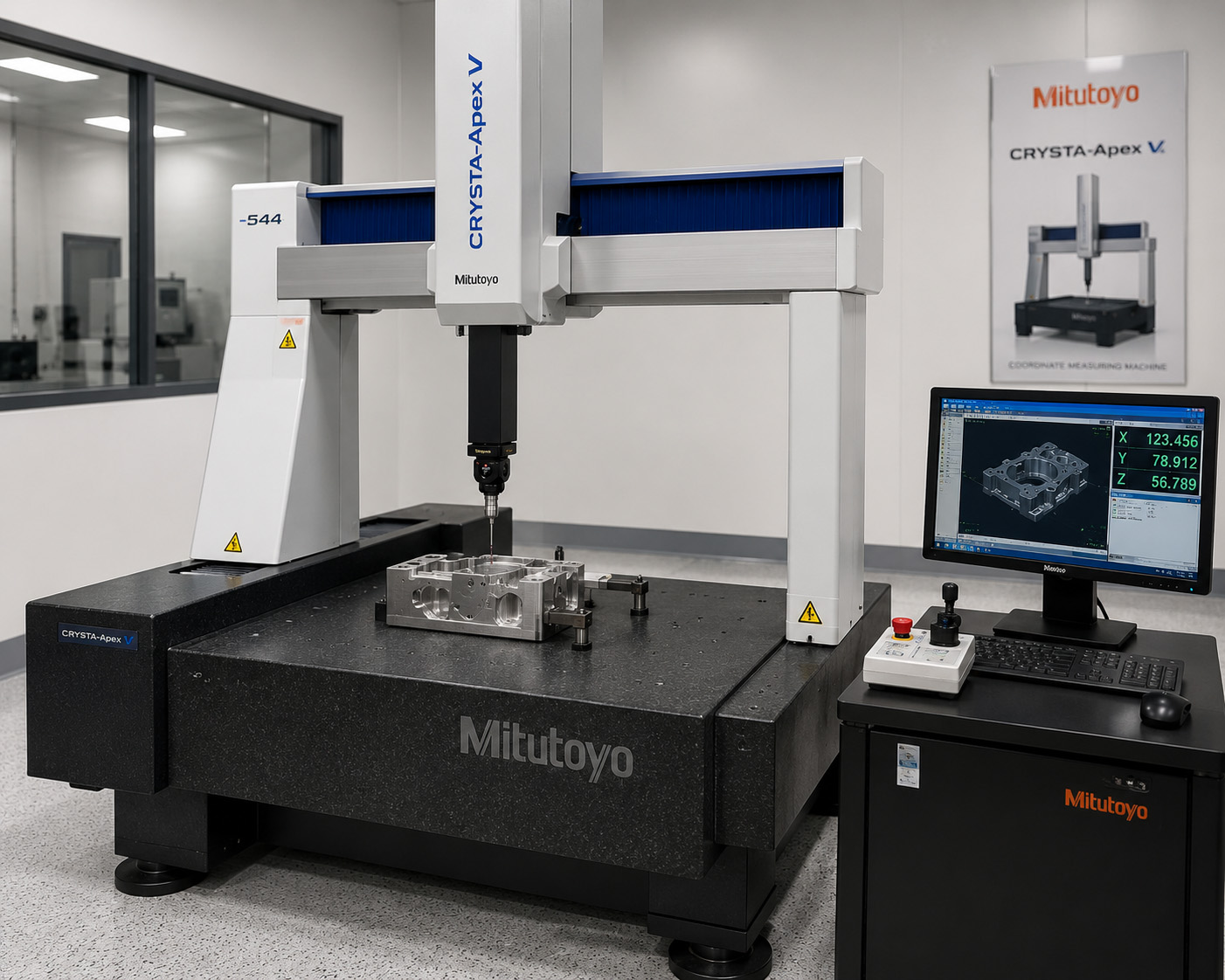

CRYSTA-Apex V 544
- Координатные измерения деталей
- Автоматизированное управление
- Температурная компенсация
- Высокоточный контроль геометрии

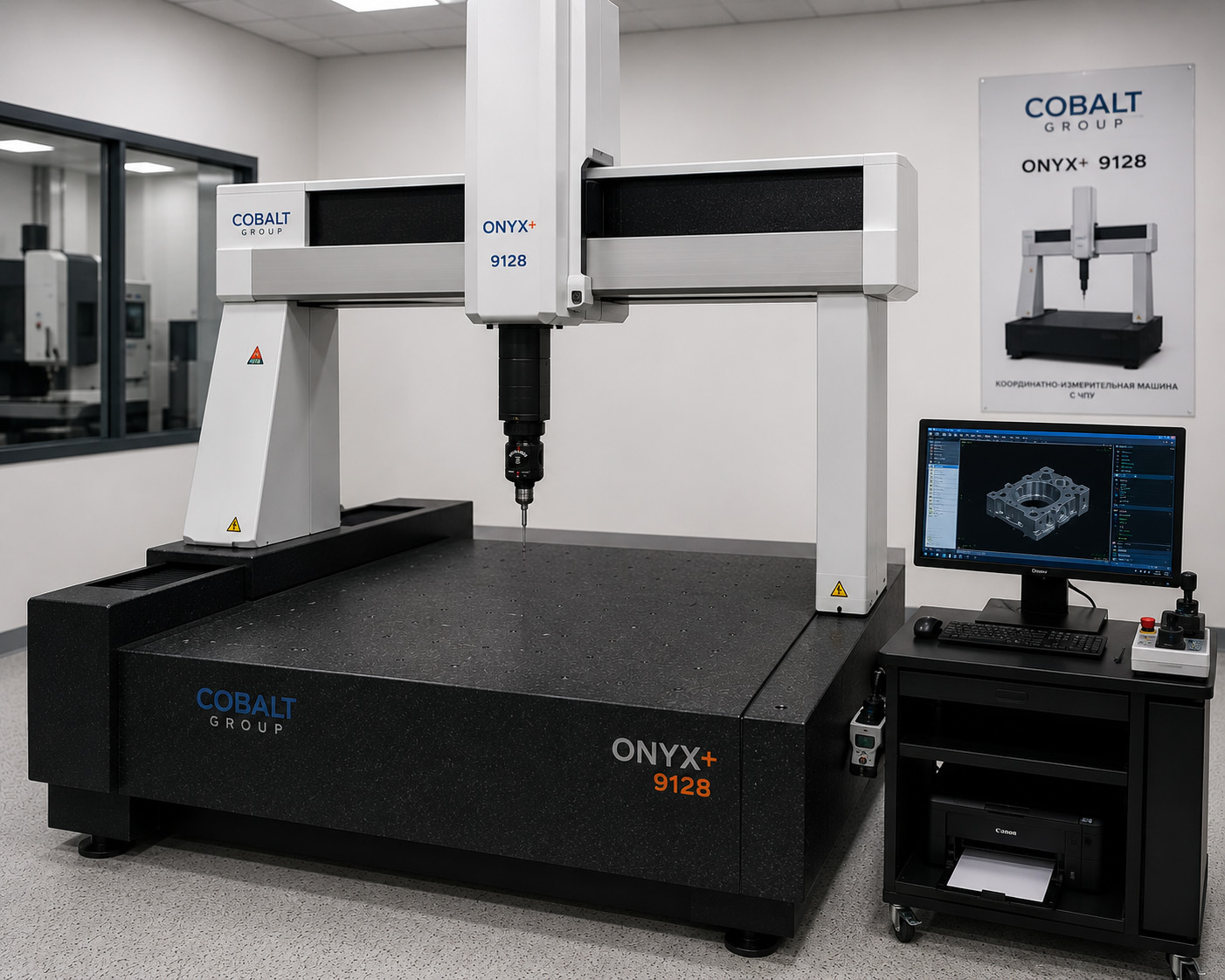

ONYX+ 9128
- Большая рабочая зона
- Контроль крупногабаритных деталей
- Автоматизированные измерения
- Высокоточный контроль геометрии
Технические характеристики
Как проводится измерение
Подготовка детали
Проверяется техническая документация, определяются контролируемые параметры.
Установка детали
Деталь размещается на столе КИМ и позиционируется для проведения контроля.
Измерение
Координаты контролируемых элементов измеряются по заданной программе.

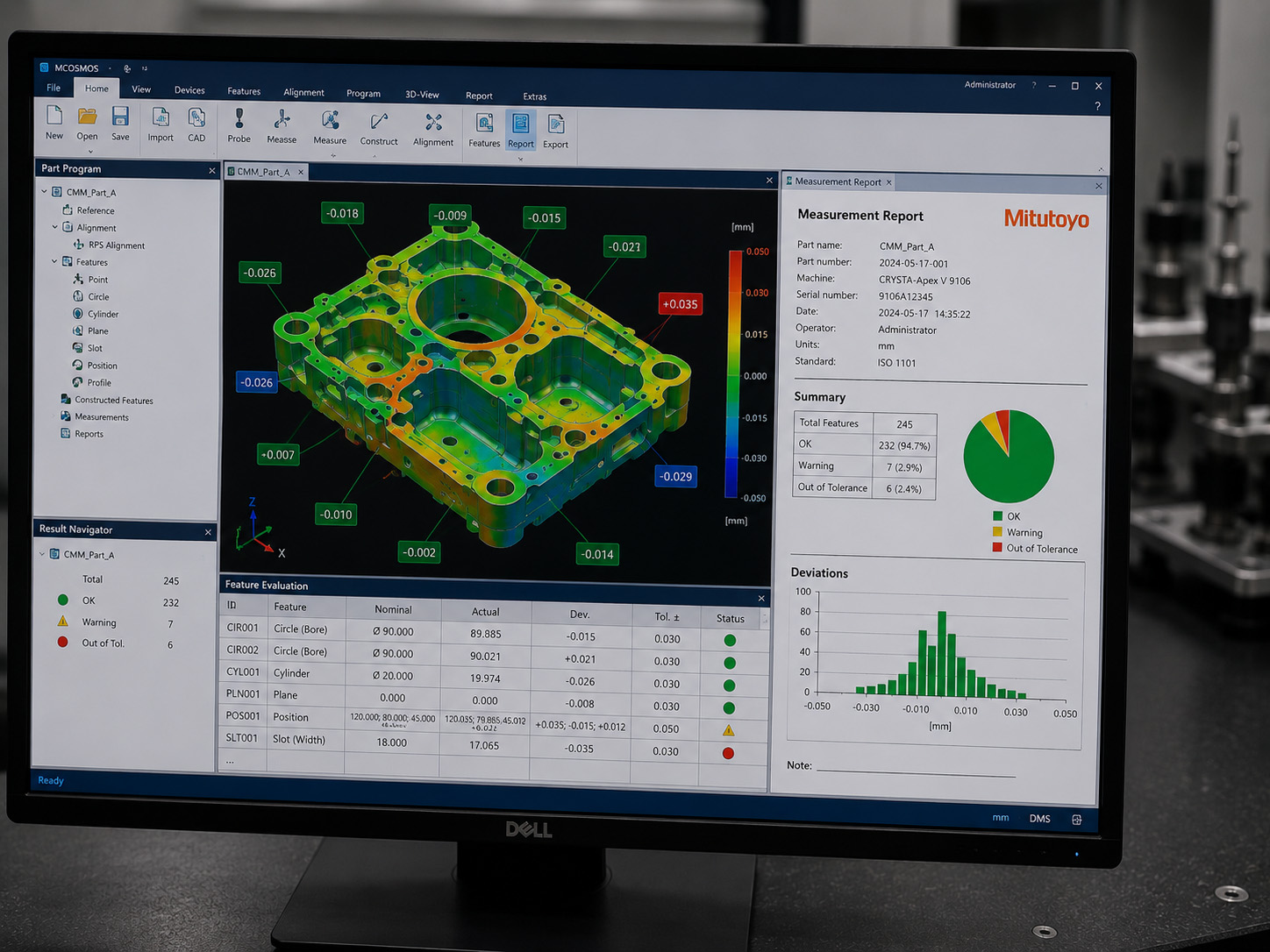

Обработка результатов
Полученные значения анализируются и сопоставляются с требованиями документации.
Примеры измерений

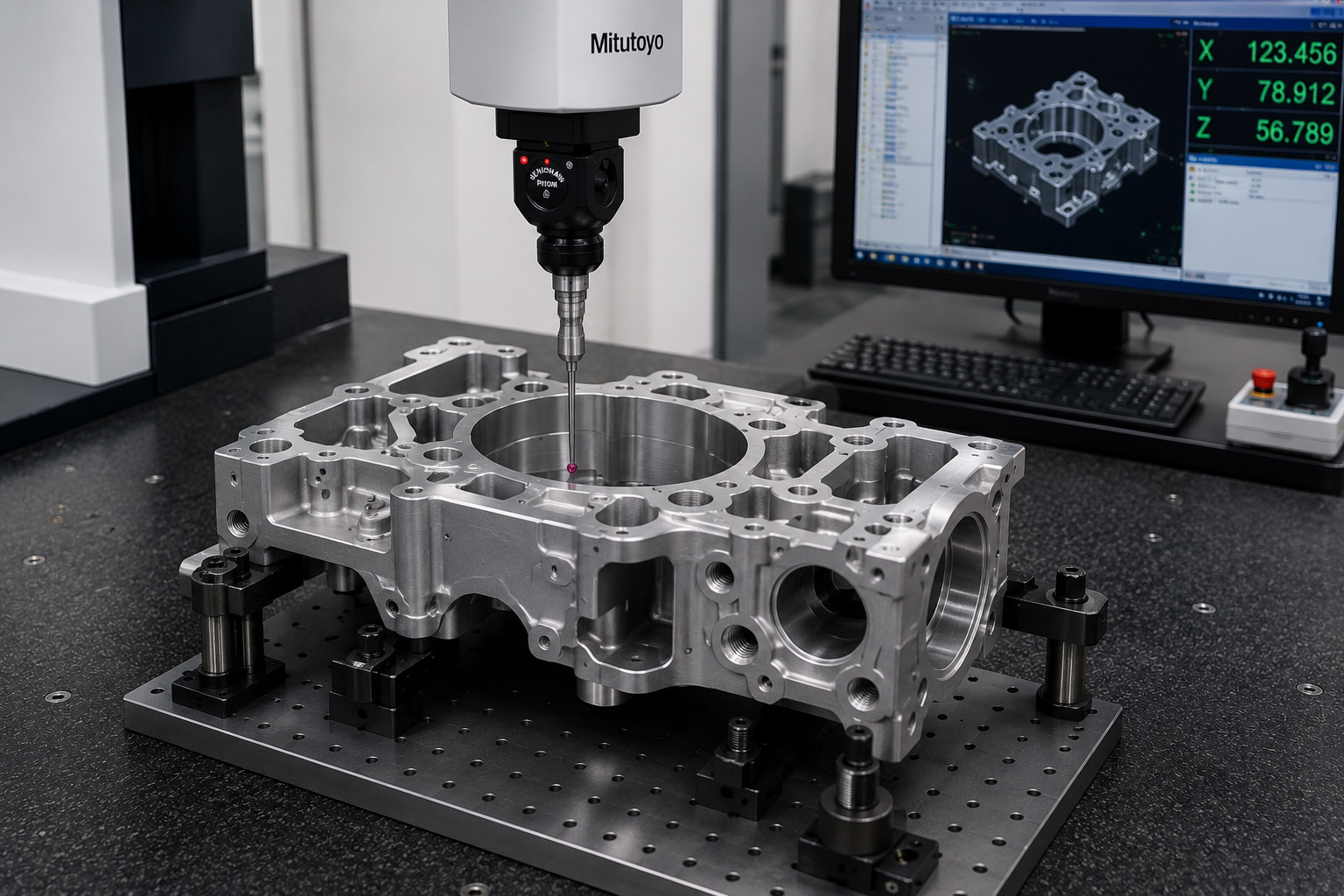

Корпусные детали
Контроль отверстий, плоскостей, межосевых расстояний и взаимного расположения элементов.

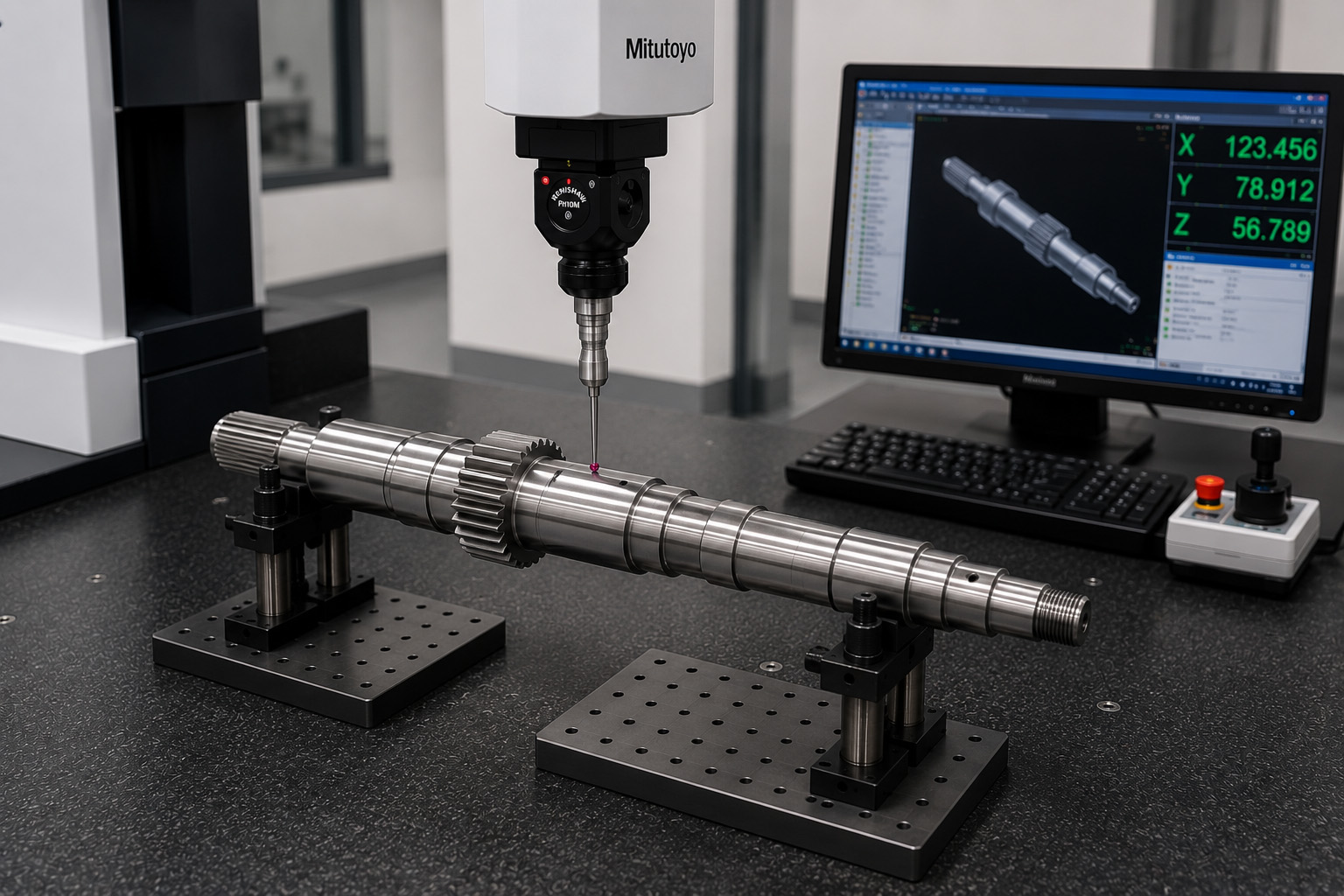

Валы и детали вращения
Контроль диаметров, длин, соосности, круглости и положения элементов.

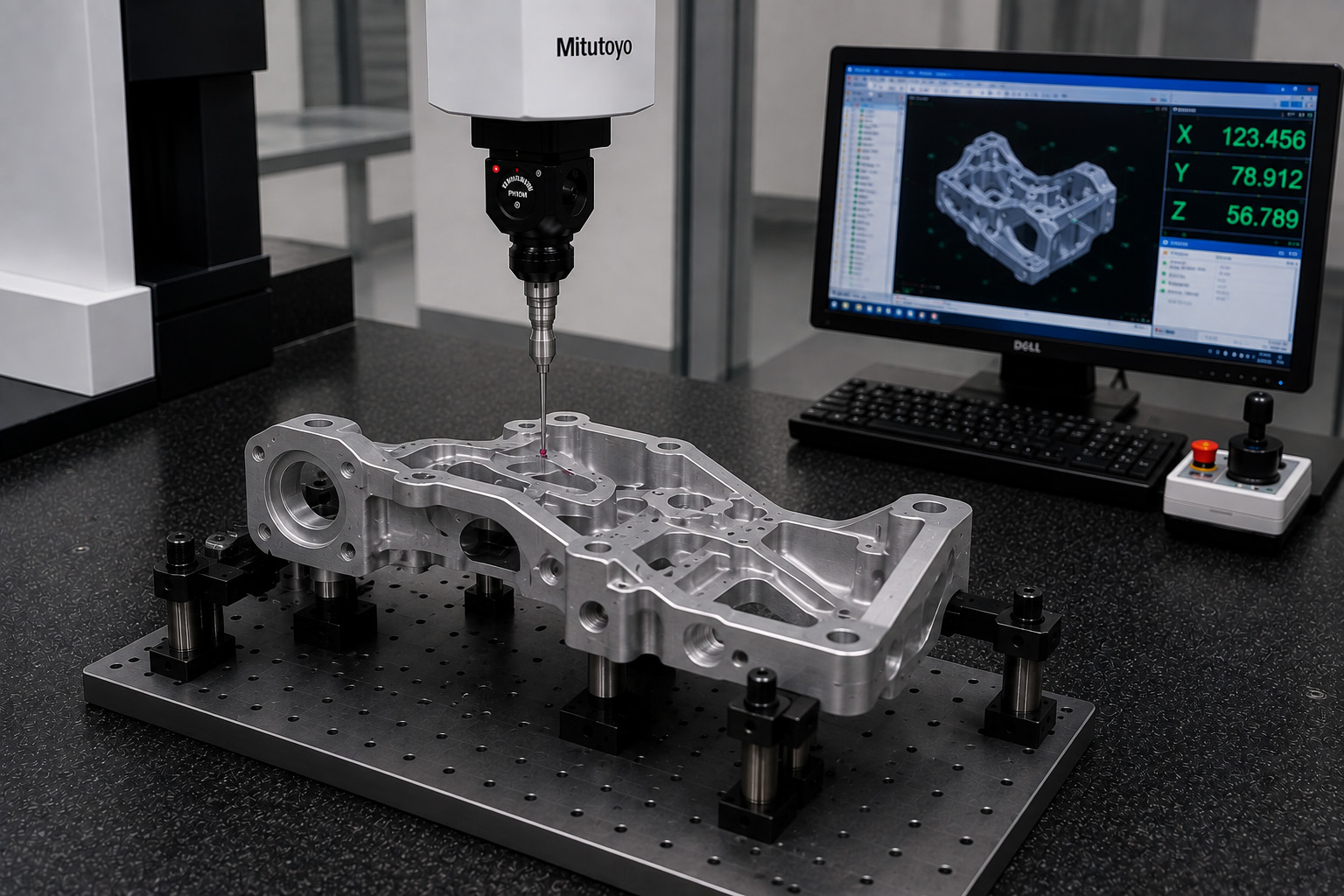

Фрезерованные детали
Контроль контуров, отверстий, глубин, плоскостей и координат элементов.
Что можно проконтролировать

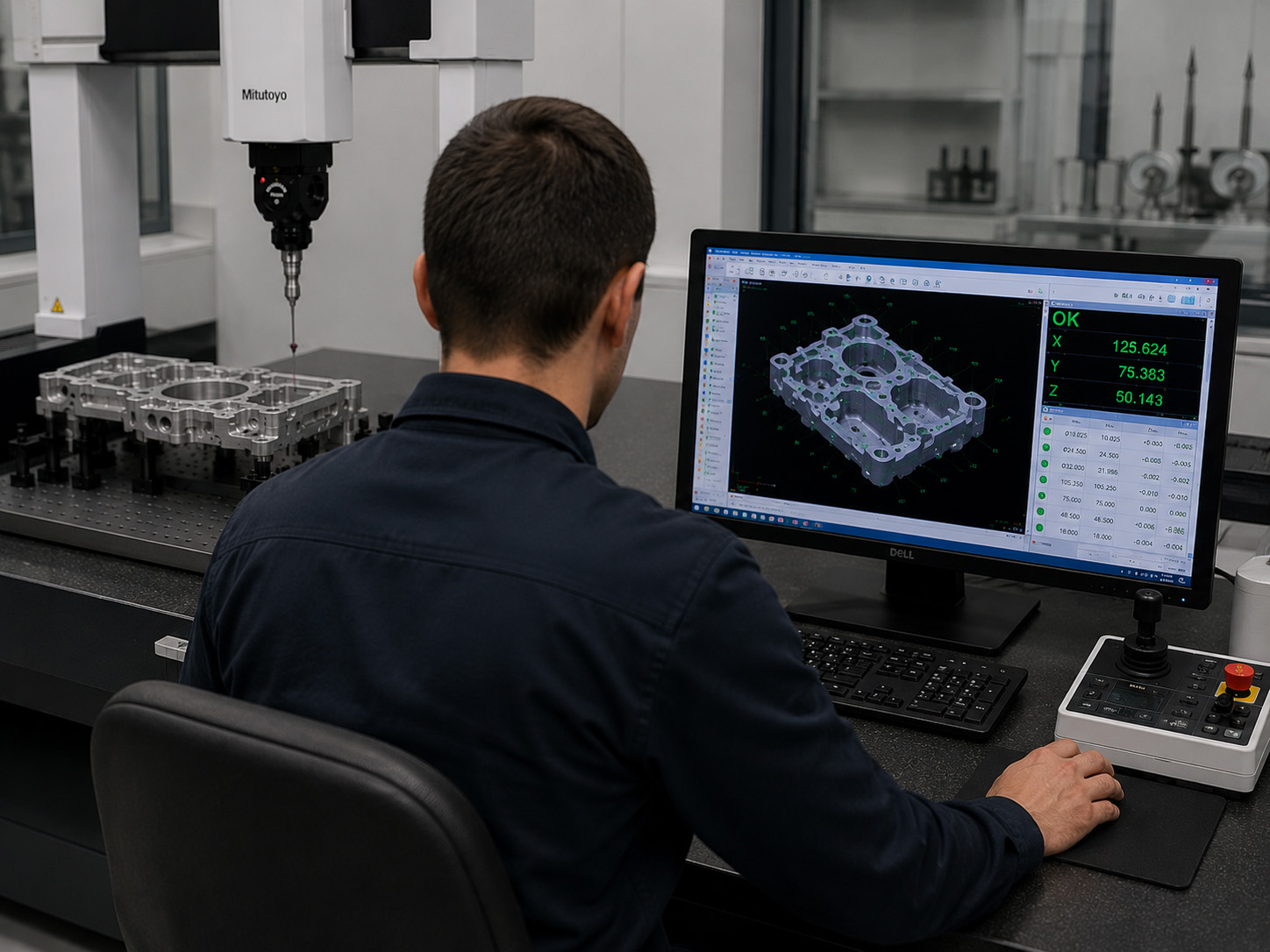

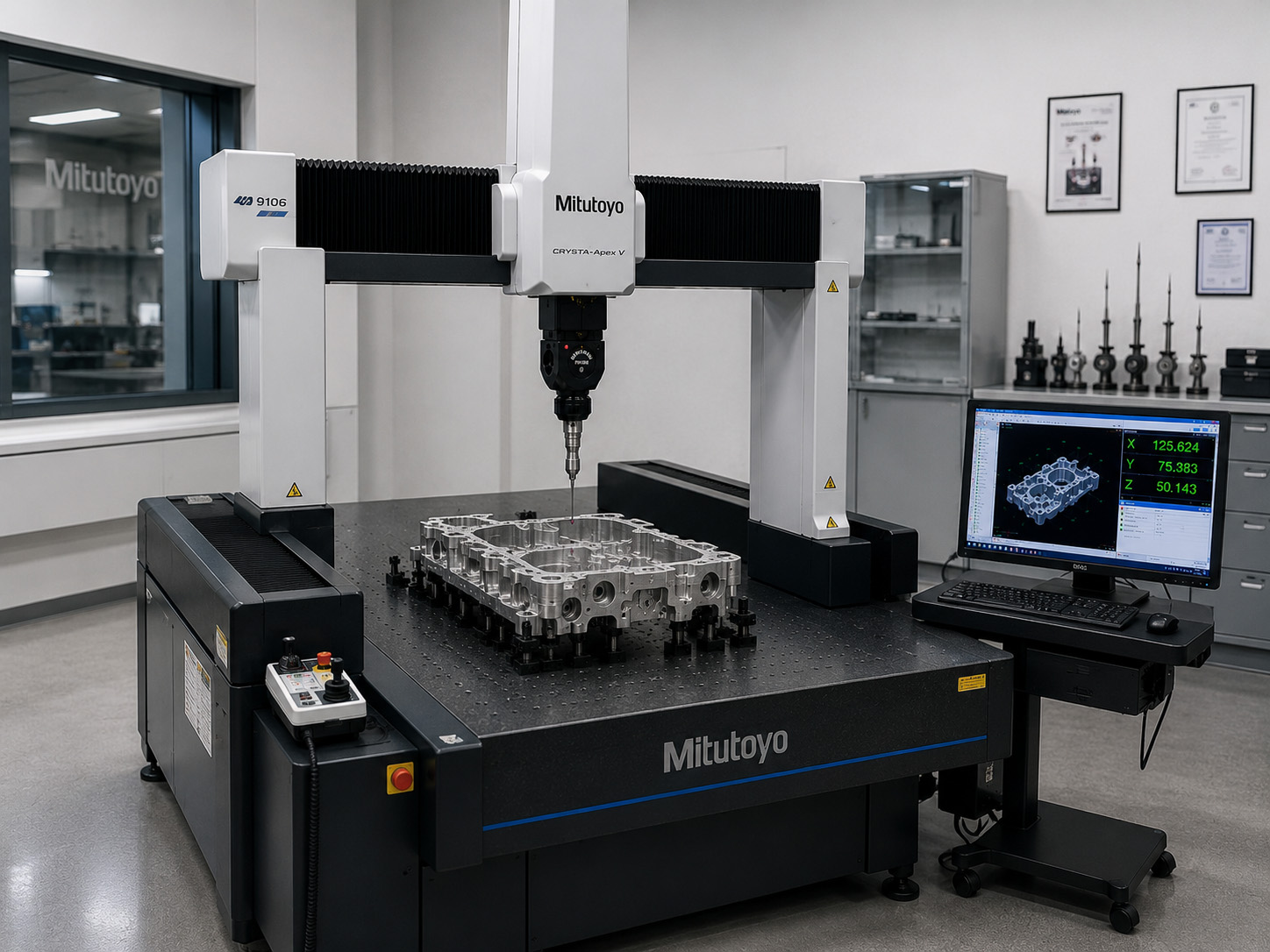

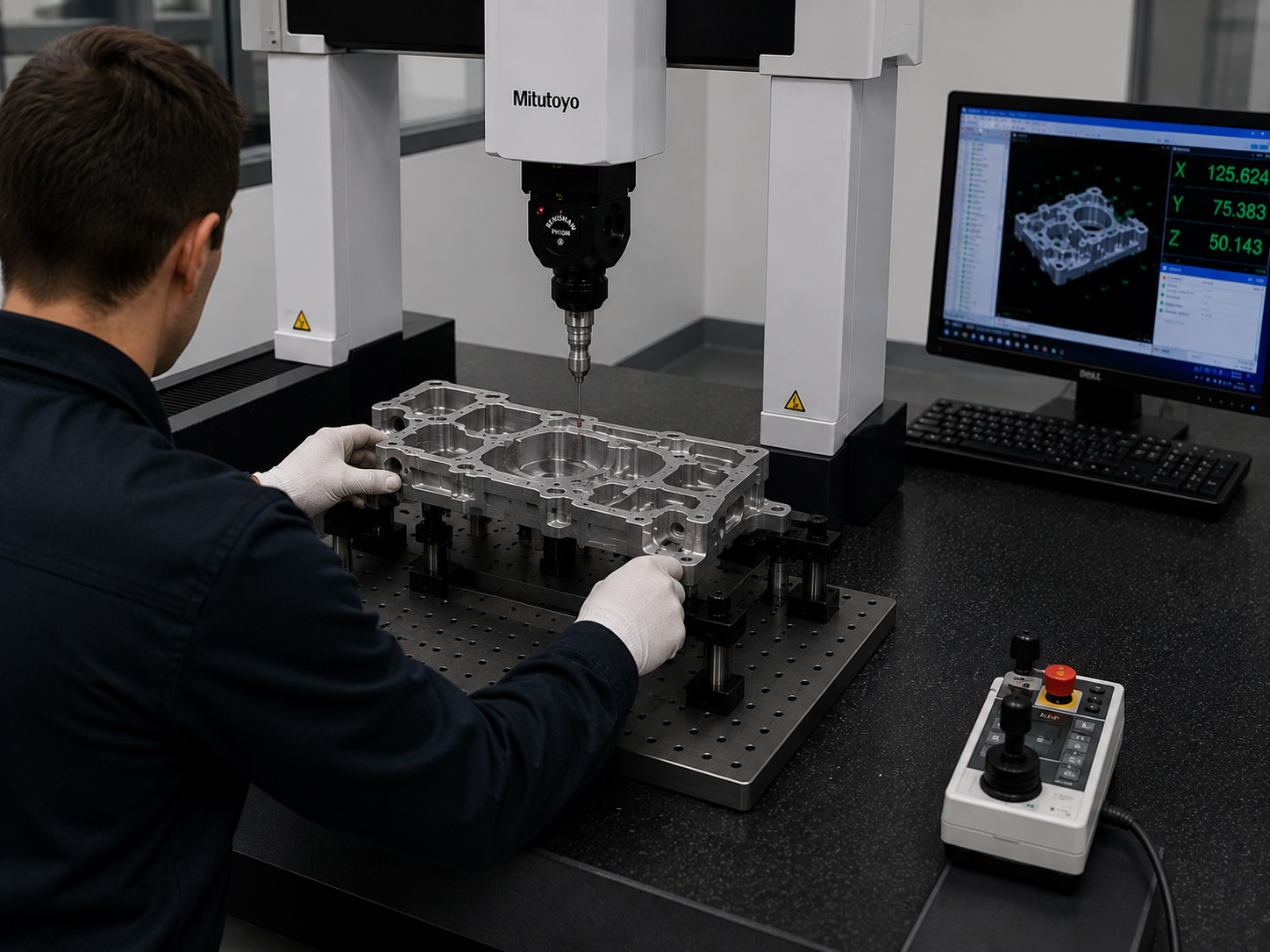

Процесс измерения на КИМ
